Stellen Sie sich vor, die Wand ist bereits geschlossen, der Fliesenkleber trocknet, und plötzlich tropft es hinter der neuen Dusche. Keine Panik, aber auch keine Chance mehr zur einfachen Reparatur. Der Schlüssel zu einer funktionierenden Wasserleitungs-Installation, die die hygienisch einwandfreie Versorgung mit Trinkwasser sicherstellt liegt nicht in der Montage selbst, sondern in der Planung. Viele Heimwerker unterschätzen diesen Schritt. Dabei verursacht eine fehlerhafte Planung laut Experten des Deutschen Vereins des Gas- und Wasserfaches (DVGW) bis zu 78 % aller späteren Wasserschäden.
In diesem Artikel zeigen wir Ihnen, wie Sie den Verlauf Ihrer Leitungen so planen, dass sie den aktuellen Normen entsprechen, wartbar bleiben und Ihr Zuhause vor teuren Schäden schützen. Wir gehen dabei auf die wichtigsten Abstände, Verlegearten und rechtlichen Fallstricke ein.
Warum die Planung das A und O ist
Viele denken: Rohre reinstecken, fertig. Doch eine Trinkwasserinstallation ist ein komplexes System. Das aktuelle Regelwerk, das DVGW-Arbeitsblatt W 557, das seit März 2022 gültige Standarddokument für Trinkwasserinstallationen, definiert präzise Anforderungen an Hygiene, Sicherheit und Technik. Ziel ist es, Verunreinigungen durch Abwasser zu vermeiden und die Temperaturunterschiede zwischen Warm- und Kaltwasser zu regulieren.
Eine gute Planung spart nicht nur Nerven, sondern auch bares Geld. Durch optimierte Leitungslängen können Sie den Wasserverbrauch bei der Entnahme um bis zu 15 % senken. Zudem erleichtert ein klarer Plan spätere Reparaturen enorm. Wenn Sie wissen, wo welche Leitung verläuft, müssen Sie nicht wild nach Bohrstellen suchen oder ganze Wände aufreißen.
Die goldenen Regeln für den Rohrverlauf
Bevor Sie auch nur einen Schlitz stemmen, müssen Sie die geometrischen Grundregeln verstehen. Diese sind kein Vorschlag, sondern oft gesetzlich vorgeschrieben. Ignorieren Sie diese Abstände, riskieren Sie nicht nur Hygieneprobleme, sondern auch den Verlust der Versicherungsdeckung bei einem Schaden.
- Kaltwasser und Abwasser: Bei waagerechter Verlegung muss die Kaltwasserleitung mindestens 20 cm unterhalb der Abwasserleitung liegen. Dies verhindert, dass Wärme von der warmen Abwasserleitung auf das kalte Trinkwasser übergeht.
- Erdverlegung: Hier gilt ein Mindestabstand von 1,00 Metern zu Abwasserleitungen. Die Trinkwasserleitung darf niemals tiefer verlegt werden als die Abwasserleitung, um Rückstauprobleme zu vermeiden.
- Warm- und Kaltwasser parallel: Werden beide Leitungen nebeneinander verlegt, muss die Warmwasserleitung immer oberhalb der Kaltwasserleitung positioniert sein. Sonst erwärmt sich das kalte Wasser unnötig.
- Senkrechte Führung: Leitungen sollten möglichst vertikal und auf dem kürzesten Weg verlaufen. Rechtwinklige Bogen zu Wänden und Decken sind Pflicht.
Achten Sie besonders auf die Erdung von Metallrohren. Laut der Norm VDE 0100-701:2018 ist dies zwingend erforderlich, um elektrolytische Korrosion zu verhindern. Ohne korrekte Erdung kann sich Ihre Installation im Laufe der Jahre auflösen.

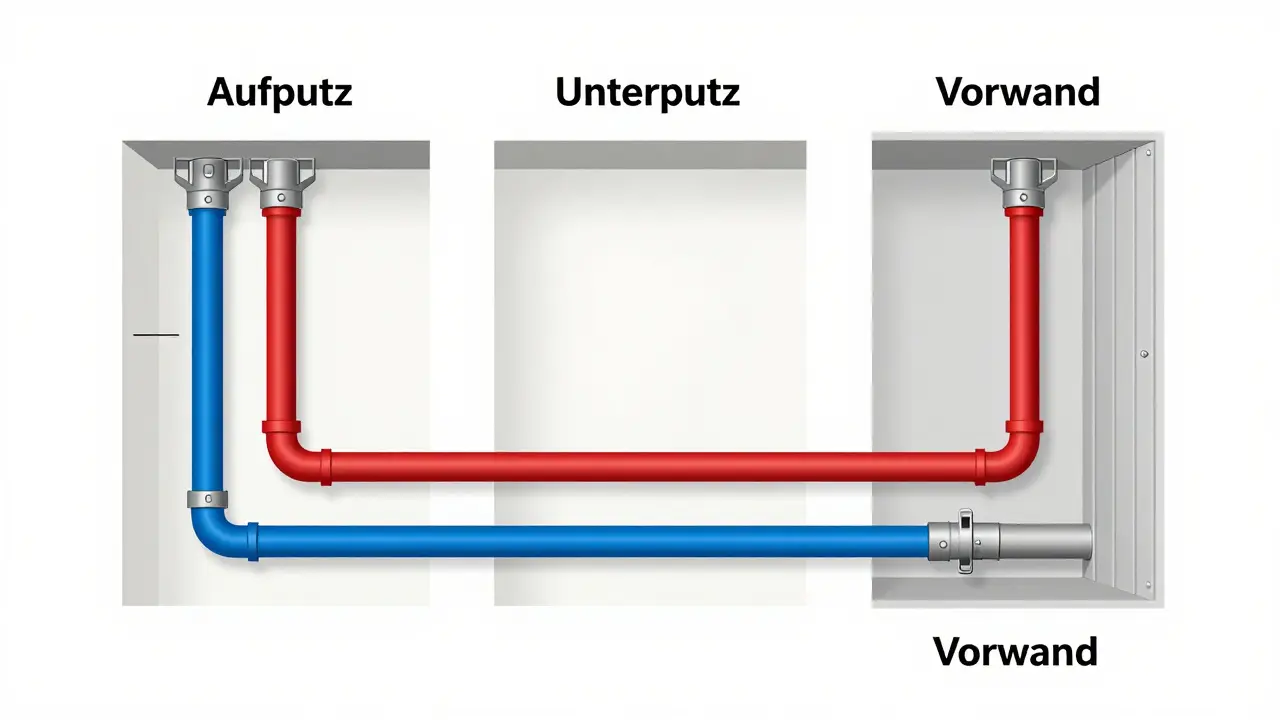

Drei Wege zur Verlegung: Welche Methode passt zu Ihnen?
Nicht jede Wand eignet sich für jede Methode. Die Wahl der Verlegeart hängt stark vom Zustand Ihres Gebäudes und Ihrem Budget ab. Es gibt drei gängige Varianten:
| Verlegeart | Beschreibung | Vorteile | Nachteile / Aufwand |
|---|---|---|---|
| Aufputz | Rohre werden mit Schellen direkt an der Wand befestigt. | Geringer Wandbeschädigungsaufwand, einfache Wartung. | Fehler sind sichtbar, optisch oft störend. |
| Unterputz | Schlitze (40-60 mm tief, 30-40 mm breit) werden in die Wand gestemmt. | Rohre sind unsichtbar, klassische Optik. | Hocher Aufwand, Staub, Gefahr von Rissen bei zu dünnem Putz (< 15 mm). |
| Vorwand | Leitungen laufen hinter einem Metallständerwerk und einer Verkleidung. | Maximale Wartbarkeit, alle Anschlüsse zugänglich. | Verringert die Raumtiefe leicht, höhere Materialkosten. |
Der Trend geht eindeutig zur Vorwandmontage. Eine Studie der TU München prognostiziert für 2027 eine Verdopplung dieser Methode. Warum? Weil Fehler hier leicht reparierbar sind, ohne die Fassade oder Innenausstattung zu zerstören. Bei der Unterputz-Methode hingegen bleibt jeder Installationsfehler ein Albtraum, da er erst beim nächsten Renovierungsvorhaben sichtbar wird.
Materialien und Durchmesser richtig wählen
Nicht jedes Rohr ist für jeden Zweck geeignet. Die Auswahl des Materials und des Durchmessers beeinflusst den Druck und die Strömungsgeschwindigkeit maßgeblich.
Für Hauptleitungen im Haus verwenden Sie typischerweise Rohre mit einem Durchmesser von 20 bis 25 Millimetern. Für die Anschlussleitungen zu einzelnen Armaturen reichen 12 bis 16 Millimeter aus. Zu dicke Rohre führen zu stehendem Wasser, was Bakterienbildung begünstigt; zu dünne Rohre verursachen Druckverluste.
Bei Kupferrohren diskutieren Fachleute aktuell über antimikrobielle Beschichtungen. Ein Gutachten des Bundesministeriums für Gesundheit aus November 2023 zeigt, dass diese Biofilmbildung um 63 % reduzieren können. Allerdings erhöhen sie die Anforderungen an die Erdung erheblich. Wenn Sie unsicher sind, greifen Sie zu bewährten PE-X-Rohren (vernetztes Polyethylen), die flexibel sind und weniger Stöße benötigen.
Praktische Tipps für die Umsetzung
Wenn die Planung steht, geht es ans Werk. Auch hier lauern Fallen, die Laien häufig begehen.
- Der Verschnitt: Kaufen Sie nie exakt die gemessene Länge. Kalkulieren Sie einen Verschnitt von 10 bis 15 % ein. Bruchstücke entstehen unvermeidlich.
- Schneiden: Verwenden Sie einen sauberen Rohrschneider. Schneidefehler von mehr als 2 Millimetern führen fast garantiert zu Undichtigkeiten. 65 % der selbst installierten Leitungen scheitern bei der ersten Prüfung an ungenügend abgefassten Enden.
- Positionierung: Montieren Sie Absperrventile in einer Standardhöhe von 60 cm über dem Boden. Halten Sie einen Abstand von 15 bis 20 cm zwischen den Ventilen ein, damit Sie im Notfall auch tatsächlich ran kommen.

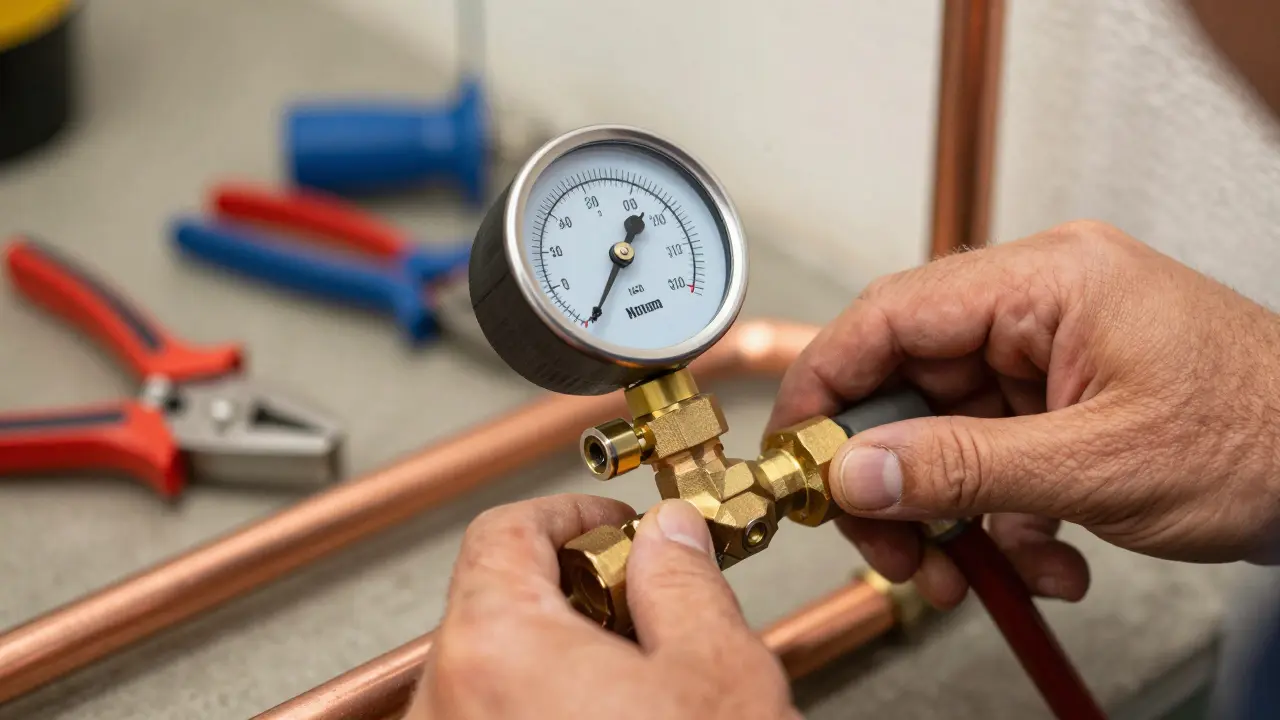

- Druckprüfung: Bevor Sie die Wände schließen oder verputzen, müssen Sie eine Druckprüfung durchführen. Prüfen Sie mit mindestens dem 1,5-fachen des Betriebsdrucks (typisch 12 bar) für mindestens 30 Minuten. Nur wenn der Druck stabil bleibt, ist die Anlage dicht.
Ein wichtiger Hinweis zur Digitalisierung: Seit 2023 bieten Hersteller wie Viega und Geberit Software an, die den optimalen Rohrführung automatisch berechnet. Nutzen Sie diese Tools, wenn Sie mehrere Entnahmestellen haben. Sie sparen Zeit und minimieren Rechenfehler.
Rechtliches und Dokumentation
Vergessen Sie nicht die Bürokratie. Der Anschluss an den öffentlichen Wasserzähler darf ausschließlich von einem zertifizierten Fachbetrieb vorgenommen werden. Das ist gesetzlich fixiert.
Zudem verpflichtet die Trinkwasserverordnung (TrinkwV) in ihrer Fassung vom März 2021 dazu, alle Installationsunterlagen zu dokumentieren. Bewahren Sie diese Unterlagen mindestens 30 Jahre auf. Dazu gehören Materiallisten, Verlegepläne und Protokolle der Druckprüfungen. Bei einem Verkauf der Immobilie oder einem Schadensfall sind diese Dokumente Gold wert. Verstöße gegen die Normen können dazu führen, dass Ihre Hausratversicherung bei einem Wasserschaden ablehnt - so der Gesamtverband der Deutschen Versicherungswirtschaft (GDV) in seiner Mitteilung Nr. 17/2023.
Fazit: Geduld zahlt sich aus
Eine professionelle Wasserleitungs-Installation beginnt am Reißbrett. Nehmen Sie sich die Zeit, den Verlauf genau zu planen, halten Sie die Sicherheitsabstände ein und dokumentieren Sie alles lückenlos. Ob Aufputz, Unterputz oder Vorwand - die richtige Wahl macht den Unterschied zwischen einem reibungslosen Ablauf und einem nächtlichen Notruf.
Wie hoch muss der Abstand zwischen Kalt- und Abwasserleitung sein?
Bei waagerechter Verlegung im Gebäudeinneren beträgt der Mindestabstand 20 cm, wobei die Kaltwasserleitung darunter liegen muss. Bei Erdverlegungen ist ein Abstand von mindestens 1,00 Metern vorgeschrieben.
Darf ich die Wasserleitungen selbst verlegen?
Ja, Sie dürfen die Leitungen innerhalb des Hauses selbst verlegen. Der eigentliche Anschluss an den öffentlichen Wasserzähler und das Netz muss jedoch zwingend von einem zertifizierten Fachbetrieb durchgeführt werden.
Welche Norm gilt aktuell für Trinkwasserinstallationen?
Maßgeblich ist das DVGW-Arbeitsblatt W 557 in der Ausgabe von März 2022. Es legt die technischen und hygienischen Anforderungen fest.
Was passiert bei einem Fehler in der Planung?
Fehlerhafte Planung führt häufig zu Wasserschäden, Hygieneproblemen durch stagnierendes Wasser oder Übertragungen von Abwasserwärme. Zudem kann die Versicherung bei Nichteinhaltung der Normen den Schaden nicht übernehmen.
Wie lange muss ich die Installationsunterlagen aufbewahren?
Laut Trinkwasserverordnung müssen Sie alle relevanten Unterlagen zur Installation mindestens 30 Jahre aufbewahren.
Ist Vorwandmontage besser als Unterputz?
Für die Zukunft ja. Vorwandmontage ermöglicht eine viel einfachere Wartung und Reparatur, da alle Leitungen frei zugänglich bleiben. Unterputz erfordert bei Schäden das Aufbrechen von Wänden.
